Апохроматическая оптика обеспечивает точную цветопередачу, резкий контраст и высокое разрешение. Впечатляюще широкая стереобаза (расстояние между оптическими каналами микроскопа, равное 25 мм) позволяет получить отличный трехмерный образ в окулярах и усиливает у хирурга пространственное восприятие операционного поля и инструментов.
Особенности:
- Уникальная технология SensoServo, удерживающая микроскоп в постоянном балансе;
- Контроль глубины резкости;
- Диафрагма против слепящего света;
- Новая модель штатива с длинной рукой и инновационной технологией снижений вибраций;
- Модульная конструкция системы с полной интеграцией всех модулей;
- Поддержка навигационных станций;
- Компьютерное управление всеми моторизированными функциями;
- Опционально: флюоресцентная ангиография ICG и модуль нейроонкологии ALA;
- Опционально: инжекция в окуляры (image injection) с высоким разрешением;
- Опционально: первая в мире система, с оптической когерентной томографией iOCT.
Модульная конструкция

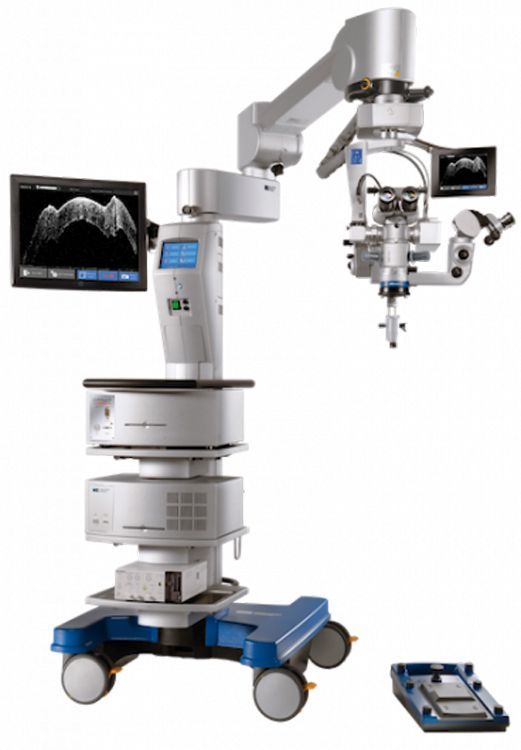

Новое поколение штативов, которые используются при создании нейрохирургических систем, имеют широкие возможности по оснащению дополнительными модулями. Микроскоп может включать в себя источник света, видеокамеру и систему регистрации, 3D full HD видеосистему, дополнительные источники света, модуль обработки интраоперационного оптического томографа iOCT и многое другое. Все оборудование устанавливается на штатив и становится «единым целым» с микроскопом. Управление такой сложной системой выполняется с помощью сенсорного дисплея C.TAB, который по стилю и ощущениям при работе напоминает современные планшеты и смартфоны. Диагональ дисплея C.TAB составляет 10,4 дюйма.
Первый в мире операционный микроскоп с оптическим когерентным томографом iOCT
Метод основан на оптическом сканировании, глубина проникновения которого составляет от 0,5 до 3 мм в зависимости от плотности ткани. В режиме реального времени хирург видит срезы в интересующей его области (будто прижизненные гистологические срезы), которые визуализируются на небольшом дисплее над окулярами или проецируются прямо в окуляры хирурга (Image Injection).
Непревзойденная система позиционирования
Уникальная технология SensoServo обеспечивает непревзойденную точность позиционирования микроскопа в пространстве при полном отсутствии усилий со стороны хирурга. Степень прикладываемого давления на рукоятки регистрируется встроенными датчиками, которые управляют электроприводами микроскопа и обеспечивают точную и быструю реакцию на команды. Инерционность и чувствительность двигателей настраивается индивидуально. При этом микроскоп всегда сохраняет балансировку, даже после смены аксессуаров или изменения положения микроскопа.
Проекция в окуляры (Image Injection)
Компания HAAG-STREIT SURGICAL разработала новую систему проекции в окуляры, обладающую очень высоким качеством картинки и реалистичной цветопередачей. Разрешение внутреннего дисплея составляет 1280х1024 при 24-битной глубине цвета. Подклю чение внешних источников сигнала выполняется посредством распространенных интерфейсов DVI или VGA. Проекция работает как в режиме overlay (полупрозрачное изображение на фоне операционного поля микроскопа), так и в режиме полного замещения картинкой. В окуляры могут передаваться данные с навигационной станции, изображения с КТ, МРТ, эндоскопических стоек, интраоперационного оптического когерентного томографа iOCT, впервые совмещенного с микроскопом.
Интраоперационная визуализация
Микроскоп может быть оснащен опциональными модулями для нейроонкологии ALA и флюоресцентной ангиографии ICG. ALA используется в нейрохирургии для визуализации глиобластомы на поздних стадиях (III и IV стадии), а также вовлеченных в патологический процесс участков, прилегающих к опухоли.
Это возможно потому, что в таких опухолевых клетках подавляется последний этап синтеза гема, что приводит к накоплению протопорфирина IX (PPIX) в опухолевых клетках. При освещении синим светом протопорфирин IX испускает насыщенный красный свет (флюоресценция) и выделяет таким образом основную опухоль и прилежащие участки, которые окрашиваются в оранжево-розовый цвет.
ICG активно используется в интраоперационной ангиографии, в частности в нейрохирургии, для обнаружения стенозов, аневризм и оценки целостности сосудов. Для наблюдения ICG-флюоресценции микроскоп оснащен специальной инфракрасной камерой (дополнительно к обычной камере, работающей в видимом диапазоне длин волн).
Напольные штативы
Микрохирургическая система может быть собрана на различных штативах, которые различаются выносом плеч, несущей способностью и ценой. К примеру, если требуется полнофункциональная система для спинальной и нейрохирургии без специальных средств флюоресцентной визуализации, идеальным вариантом станет микроскоп на штативе FS 3-43. При необходимости оснащения микроскопа всеми возможными модулями и функциями, производитель рекомендует новейший штатив FS 5-33 с инновационной системой подавления вибраций и очень длинным выносом плеча.
